Žablji poklopac nepovratni je ventil koji se ugrađuje na odvodne cijevi radi sprječavanja povratka fluida u cijevni sustav. Zahvaljujući jednosmjernom principu rada, omogućuje nesmetani protok medija u jednom smjeru uz automatsko zatvaranje pri prestanku toka.
$Na upit
Žablji poklopac nepovratni je ventil za odvodne cijevi koji sprječava povratak fluida u sustav i onemogućuje ulaz ptica i sitnih životinja. Jednostavna ugradnja, robusna izvedba. Dostupan od DN 50 do DN 600, nominalni tlak PN 6.

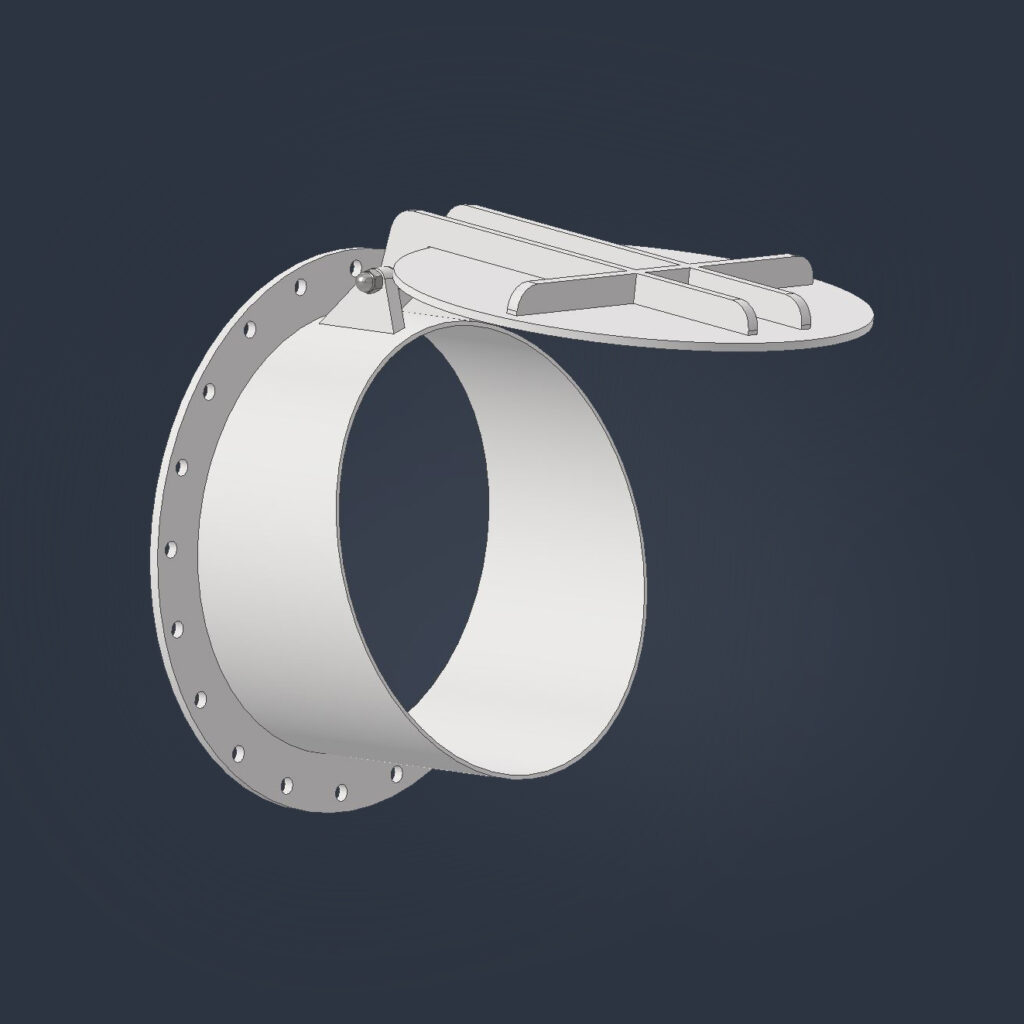

Žablji poklopac
Karakteristike i prednosti
Sprječava povratak fluida natrag u sustav odvodnje
Jednosmjerni tok – otvara se tlakom fluida, zatvara gravitacijom
Štiti cijevni sustav od ulaska manjih životinja i ptica
Jednostavna ugradnja na kraj odvodne cijevi
Robusna izvedba pogodna za trajnu ugradnju u tlu i slobodnom prostoru
Dostupno za cijevi od DN 50 do DN 600
Nominalni tlak PN 6
Tehničke specifikacije i dimenzije žabljeg poklopca
| DN | D (mm) | l (mm) | L (mm) | Kut (°) | PN |
|---|---|---|---|---|---|
| DN 50 | 60.3 | 100 | 70 | 15 | 6 |
| DN 65 | 76.1 | 100 | 90 | 15 | 6 |
| DN 80 | 88.9 | 200 | 112 | 15 | 6 |
| DN 100 | 114.3 | 200 | 140 | 15 | 6 |
| DN 125 | 139.7 | 200 | 175 | 15 | 6 |
| DN 150 | 168.3 | 250 | 210 | 15 | 6 |
| DN 200 | 219.1 | 250 | 280 | 15 | 6 |
| DN 250 | 273 | 250 | 350 | 15 | 6 |
| DN 300 | 323.9 | 250 | 420 | 15 | 6 |
| DN 350 | 355.6 | 300 | 490 | 15 | 6 |
| DN 400 | 406.4 | 300 | 560 | 15 | 6 |
| DN 450 | 457 | 300 | 630 | 15 | 6 |
| DN 500 | 508 | 300 | 700 | 15 | 6 |
| DN 600 | 610 | 400 | 840 | 15 | 6 |
Legenda: DN = nazivni promjer | D = vanjski promjer (mm) | l = duljina priključka (mm) | L = ukupna duljina (mm) | Kut = kut nalijeganja (°) | PN = nominalni tlak
Često postavljana pitanja o žabljem poklopcu
Što je žablji poklopac?
Žablji poklopac vrsta je nepovratnog ventila koji se montira na izlazni kraj odvodne cijevi. Naziv dolazi od karakteristične forme koja podsjeća na žablji otvor usta – otvara se pri protoku i zatvara se kada tok prestane.
Za koje promjere cijevi je dostupan žablji poklopac?
Žablji poklopac dostupan je za cijevi od DN 50 do DN 600, što pokriva raspon od komunalnih priključnih vodova do glavnih kolektora.
Koji je maksimalni radni tlak?
Žablji poklopac standardno se isporučuje za nominalni tlak PN 6.
